保溫是指在燃燒過(guò)程中，達(dá)到較高燃燒溫度範圍後，保持一段時間，或在較低的溫度下保持一段時間，統稱爲保溫時間，然後進入冷卻階段。一般來說，在任何陶瓷磨削産品的燃燒過程中，或多或少都需要一段保溫時間，主要是爲瞭(le)盡可能平整窯内外的溫差，使産品各部分的物理化學反應均勻。使産品的組織結構趨於(yú)一緻，從而獲得性能一緻的産品。在生産實踐過程中，适當降低燃燒溫度，延長保溫時間，有利於(yú)提高産品質量，降低燃燒損失率。
對於(yú)大型、不同形狀和窯内裝載密度較大的燃燒過程尤爲明顯。但如果保溫時間過長(zhǎng)，晶粒熔化，不利於(yú)坯體中形成強骨架，從而降低機械性能。
燃燒過程（包括冷卻過程）中的升降速度是否合适，更直觀地取決於(yú)其對(duì)模具産(chǎn)品燃燒過程中體積熱膨脹和冷收縮的影響（無形變(biàn)化、開裂等）。另一方面，加熱和冷卻速度對産(chǎn)品微觀結構的形成和産(chǎn)品的性能也有不可忽視的影響。
異形模具坯體在快速加熱時，由於(yú)液相和氣孔率的降低而形成的收縮小於(yú)緩慢加熱時形成的收縮。由於(yú)熔體在快速加熱過程中不會長時間飽(bǎo)和粘土和石英，由於(yú)其表面張力，該粘度熔體收縮産品體積的作用也較小。例如，當坯體在24小時内加熱到1300℃時，收縮率爲8.3%。如果在相同條件下緩(huǎn)慢加熱(rè)，收縮率爲8.95%。這是因爲當(dāng)加熱緩慢時，形成粘度高的液相，對産(chǎn)品收縮有很強的作用。
緻密坯體的抗張強度比快速h-48h加熱至1300℃）時(shí)，其抗張強(qiáng)度比快速升溫坯體（18h加熱至1300℃）增加約30%，而孔隙率降低。快速加熱(rè)坯體(tǐ)的孔隙率爲3.0%，慢速加熱坯體的孔隙率爲1.5%。
冷卻速度對材料力學強度的影響更爲複雜。當快速燃燒的坯體緩慢冷卻時，由於(yú)二次莫來石的生長(zhǎng)，其抗張強度會在一定程度上降低；坯體緩慢冷卻後，抗張強度可增加20%。
在冷卻的初始階段，冷卻速度對坯體中的晶粒尺寸，特别是晶粒的應力狀态有很大的影響。在冷卻過程中，當玻璃相從(cóng)塑性狀态轉變(biàn)爲固态時，異形模具的坯體結構發生顯著變化，産生較大的應力。因此，應採(cǎi)用高溫快速冷卻和低溫慢冷卻和低溫階段慢速冷卻的冷卻系統。初始冷卻溫度較高。此時，如果冷卻速度較慢，則相當於(yú)保溫階段的延長，影響晶粒的數量和尺寸，也容易使低價鐵二次氧化，使産品呈黃色。在高溫階段，快速冷卻也可以避免釉熔體沉澱晶體。對於(yú)熱膨脹系數較大的瓷坯或含有較多SiO2.Zro2等晶體的坯，由於(yú)晶體類型的變化伴随著(zhe)較大的體積變化，因此在變化溫度附近的冷卻速度不應過快。對於(yú)厚而大的坯體，如果冷卻速度過快，體積變化的不均勻性也會導緻晶體變形或開裂。

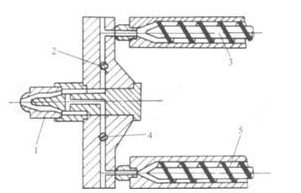

注塑生産(chǎn)中，所謂雙色注塑成型，是指将兩種不同色澤的塑料注入同一模具的成型方法。它能使塑件出現兩種不同的顔色，並(bìng)能使塑件呈現有規則的圖案或無規則的雲紋狀花色，以提高塑件的實用性和美觀性。 雙混色注塑成型 注塑加工廠家生産(chǎn)中，如下圖所示爲雙混色注
一、産(chǎn)品設計：設計塑件的形體結構時，應注意塑件的厚度與熔料填充時的極限流動長(zhǎng)度。在注射成型中，塑件的厚度通常爲1 ~ 3mm，大型塑件爲3~ 6mm。二、原材料：1、更換材料或添加助劑以改善流動性。 2、将噴嘴拆下清理或擴大模具冷料穴和流道截面面積
聚乙烯異型件是熱塑性工程塑料。它結合瞭(le)所有塑料的優越性能，具有耐磨、耐沖(chōng)擊、耐化學腐蝕、自潤滑、低溫耐磨、質輕、吸能、耐老化、阻燃、抗靜電等優良性能特性。超高分子量聚乙烯闆材的耐磨性居塑料之首。聚乙烯異形件是熱塑性工程塑料。它結合瞭(le)所有塑料的優越性能，具有耐磨、耐沖(chōng)擊、耐化學腐蝕、
塑料加工看生産(chǎn)什麽材料，有些材料中大多含有很多種添加劑，加工過程中多少會有一些揮發或分解，還是有毒的，如果是綠色的材料應該就沒什麽問題瞭(le)。1、注塑：注塑是一種工業産(chǎn)品生産(chǎn)造型的方法。産(chǎn)品通常使用橡膠注塑和塑料注塑。注塑還可分注塑成型模壓法和壓鑄法。注射成型機(簡稱注射機或注塑機)是
塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質量要求高的塑料制品，收縮更是棘手的問題。因此随著(zhe)塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高産品質量勢在必行在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由於(yú)較厚區域的
